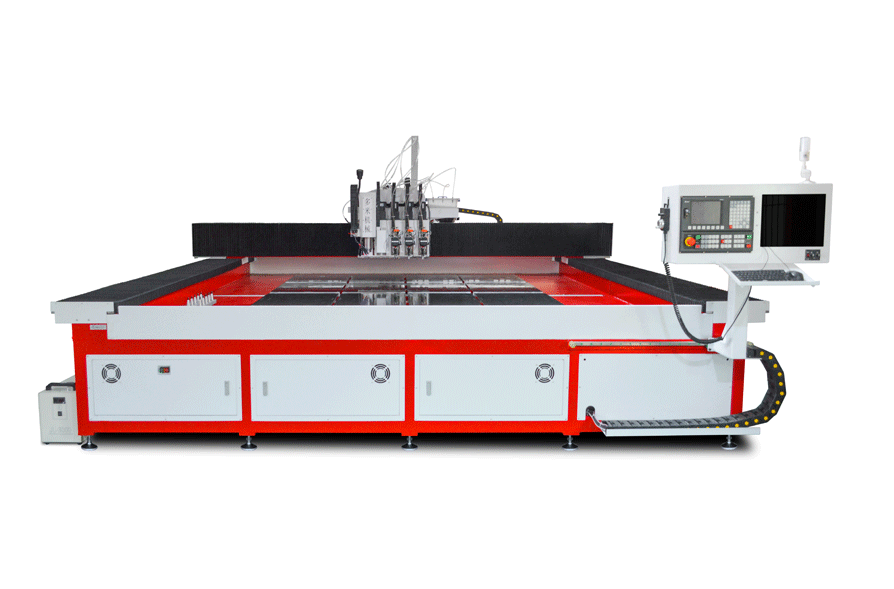

襄陽航宇集團非標定制的大型鉆孔拉鉚設備裝車今天發貨了，以下是該機床的介紹：
這是一臺集CCD視覺成像、自動鉆孔、自動拉鉚為一體的多功能數控機床，因為客戶的需求是將主體框架與鋁板鉚接而成，所以CCD視覺成像就需要自動掃描，識別孔位，并將已識別的孔位成像生成程序傳輸至CNC加工中心系統里面，這也是后續的自動鉆孔、自動拉鉚做準備，自動鉆孔部分由標準的CNC加工中心系統控制。
X軸Y軸是2米3乘以2米8的大幅面工作行程，整個機床結構采用加重動梁門型的一個結構形式，Y軸為雙驅傳動，配合重負荷滾動線性滑軌使機床平穩運行，工作臺面由16塊分體的鋼板經過研磨后組裝而成，使整體的平面精度保證在5個絲以內，10把排式刀庫，支持程序自動更新所需要的刀具，那刀架在安裝板與鎖刀板之間以強力彈簧去連接，在換刀時可一定程度上校準誤差，使換刀便捷穩定。
接下來是自動拉鉚部分，由三個鉚釘槍及三個振動盤送釘箱組成，那分別對應客戶三種規格的鉚釘，工人將對應的鉚釘導入震動盤，由震動盤自動排列鉚釘方向，然后通過氣管傳輸至對應的拉鉚槍的槍口處，在通過機械移動至指定的拉鉚位之后嗎，拉鉚槍就自動上釘，按照CNC系統程序指定依次完成鉚接加工，那廢棄的鉚釘端柄部分也會從拉鉚槍直接由氣管傳輸至這里的回收箱，數控系統部分預留了多個電磁閥和數據接口，方便后期客戶自制的夾具與機床自動搭配。
本次發貨的大型鉆孔拉鉚設備只是我們眾多的非標案例中的其中一種，更多的非標案例可以聯系我們的工作人員！
