經國家知識產權局評定，東莞多米機械有限公司申報的“一種智能雙工一體機”、“一種多工位一體機”、“一種三工位鉆孔裝置一體機”、“一種帶輔助加工機構的多工位一體機”、“一種小型智能多工位一體機”、“一種智能控制多工位一體機”、“一種多工位及換刀一體機”“一種帶有移動工裝的多工位一體機”8項研發榮獲《實用新型專利證書》這標志多米機械在研發創新方面又步入一個新臺階!
多米機械自創立以來，始終重視科技創新和技術研發，不斷加大研發投入，提高創新研發能力，并與生產實踐相結合，加快實現新技術的成果轉化。
【專利技術一】一種智能雙工一體機
本實用新型公開了一種智能雙工一體機，包括底座，底座上設置有電控箱，該電控箱的上方設置有加工平臺，所述加工平臺上端設置水槽，所述水槽內設置有工裝底板，該工裝底板的上方設置有數個排列均勻的氣缸鈑金，在氣缸鈑金上設置有工裝支撐裝置，該工裝支撐裝置的下端與氣缸鈑金上端設置的凹槽固定，其上端設置有至少兩條工裝支撐槽，所述水槽的后側設置有平行的擋板，所述擋板上端為一體機運動導軌，所述一體機運動導軌上設置有一體機組件。本實用新型采用雙鉆孔工具和移動加工工裝，一次可以完成2個工位鉆孔，且通過多個加工工裝可以進不同工件的加工，效率高。
【專利技術二】一種多工位一體機
本實用新型公開了一種多工位一體機，包括底座，底座上設置有控制箱，所述底座的上方設置有水槽，所述水槽的底部設置有加工平臺，該加工平臺上設置有數個均勻排列的凹槽，所述水槽的前側箱體的底部設置有滑軌，該滑軌上設置有若干個觀察窗，所述觀察窗在滑軌上左右移動，所述水槽的后側設置有兩個平行軌道，所述平行軌道上方設置有Y軸護鏈座，所述Y軸護鏈座的底部設置有移動鏈條，該移動鏈條通過Y軸護鏈座下部設置的伺服電機驅動Y軸護鏈座在平行軌道上左右移動，所述Y軸護鏈座的上方設置有兩個并列設置的鉆孔機具。本實用新型設置有觀察窗，可以通過觀察窗觀察鉆孔過程，控制整個設備的正常運轉。

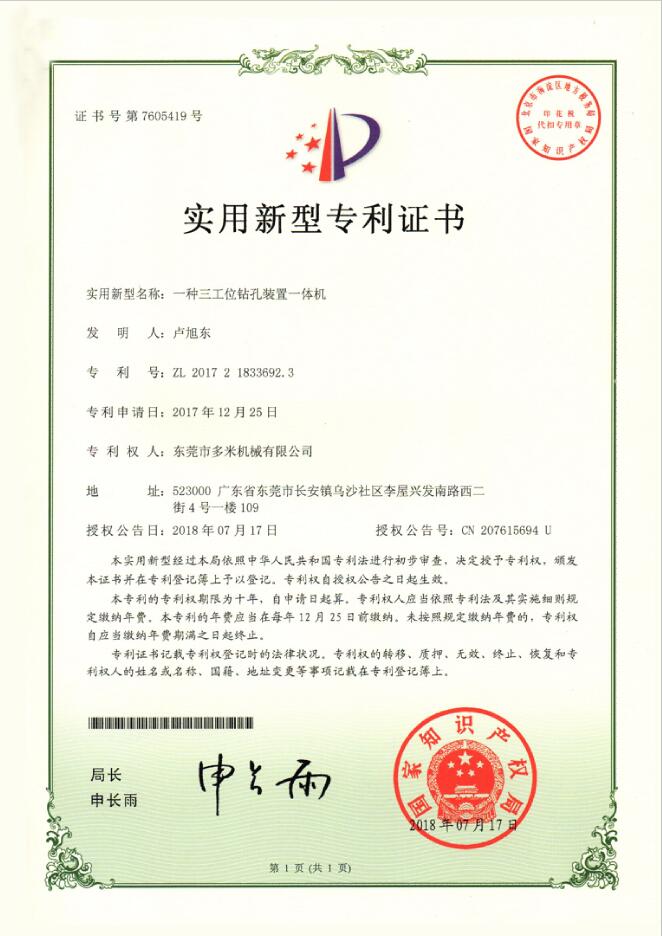

【專利技術三】一種三工位鉆孔裝置一體機
本實用新型公開了一種三工位鉆孔裝置一體機，包括底座，底座的上方設置有凹槽，該凹槽內設置有工作平臺，所述工作平臺上設置有平行設置的軌道，所述軌道上設置有移動旋轉裝置，所述移動旋轉裝置的對側設置有固定旋轉裝置，所述固定旋轉裝置的一側設置有控制箱固定座，所述控制箱固定座上設置有控制器控制箱，所述底座的一側設置有導軌，所述導軌上設置有鉆孔裝置。本技術方案采用自動鉆孔，其上設置有三個并列的鉆孔裝置，一次可以完成三個位置孔的加工，有效的提高了工作效率。

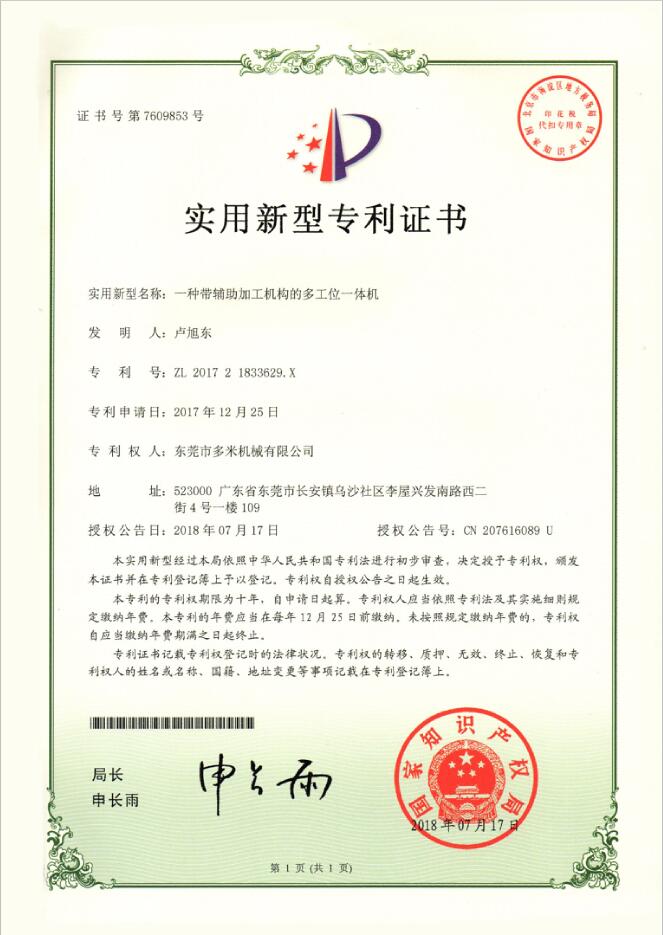

【專利技術四】一種帶輔助加工機構的多工位一體機
本實用新型公開了一種帶輔助加工機構的多工位一體機，包括底座，底座上設置有電控箱，該電控箱的上方設置有加工平臺，所述加工平臺上端設置水槽，所述水槽內設置有數個排列均勻的工裝組件，所述水槽的后側設置有平行的擋板，所述擋板上端為一體機運動導軌，所述一體機運動導軌上設置有一體機組件，所述一體機組件包括兩個并列設置的一體機結構，所述一體機結構包括Y軸橫梁，該Y軸橫梁的上端設置有XZ軸伺服馬達座，該XZ軸伺服馬達座上設置有伺服馬達，所述伺服馬達的下方設置有鉆孔裝置，以及設置在鉆孔裝置兩側的中心鉆主軸和熱熔鉆主軸。該裝置采用雙鉆孔工具和移動加工工裝，一次可以完成2個工位鉆孔，且通過多個加工工裝可以進不同工件的加工，效率高。
【專利技術五】一種小型智能多工位一體機
本實用新型公開了一種小型智能多工位一體機，包括作為底座的電控箱，該電控箱的上部設置有工作平臺，所述工作平臺上設置有Y軸底座，該Y軸底座上設置有Y軸導軌，Y軸導軌上設置有Y軸控制滑塊，所述Y軸控制滑塊的上方固定有X軸水槽，所述X軸水槽內設置有X軸工作臺，所述X軸工作臺由X軸馬達驅動而運動，所述X軸水槽后側的工作平臺上設置有Z軸立柱和控制箱固定座，所述Z軸立柱上固定有Z伺服馬達，該Z伺服馬達上設置有上下設置的滑軌，所述滑軌內固定Z軸主軸固定座，所述Z軸主軸固定座上設置有鉆孔裝置。該技術方案采用自動鉆孔，通過Y軸馬達運動，可以將X軸水槽退出工作位，然后進行放料，解決了安全性問題。

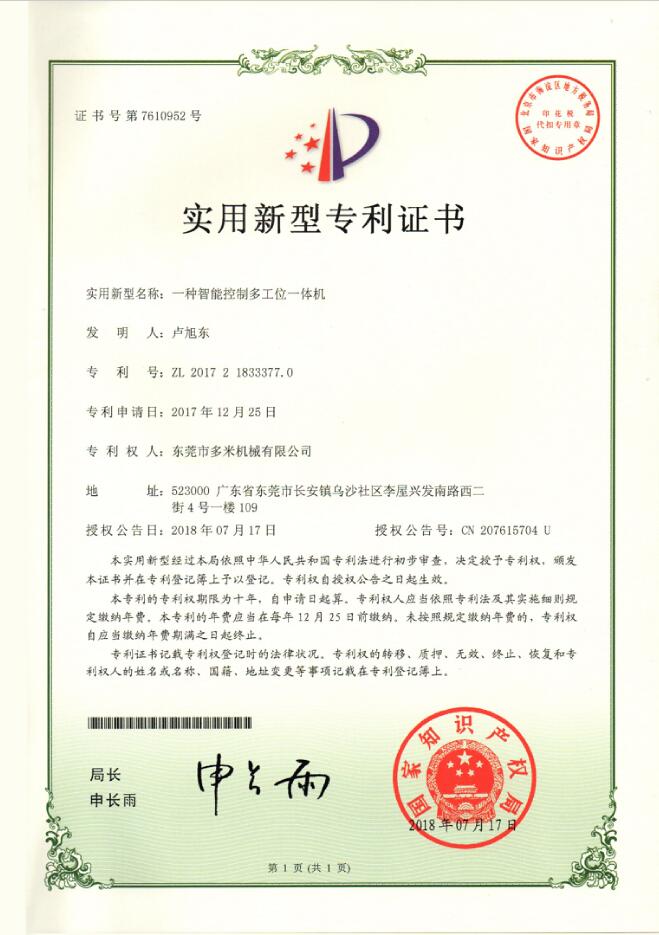

【專利技術六】一種智能控制多工位一體機
本實用新型公開了一種智能控制多工位一體機，包括底座，底座上設置有電控箱，該電控箱的上方設置有加工平臺，所述加工平臺上端設置水槽，所述水槽的一端設置有卡盤固定座，該卡盤固定座上設置有卡盤，所述卡盤上設置有產品支撐板，所述水槽的后側設置有平行的擋板，所述擋板上端為一體機運動導軌，所述一體機運動導軌上設置有一體機，以及所述一體機處設置有Y軸護鏈座，該Y軸護鏈座通過Y軸護鏈帶動一體機在一體機運動導軌上左右移動。本技術方案通過卡盤和產品千斤頂相互配合，可以將工件進行360°旋轉，實現工件的360°鉆孔。

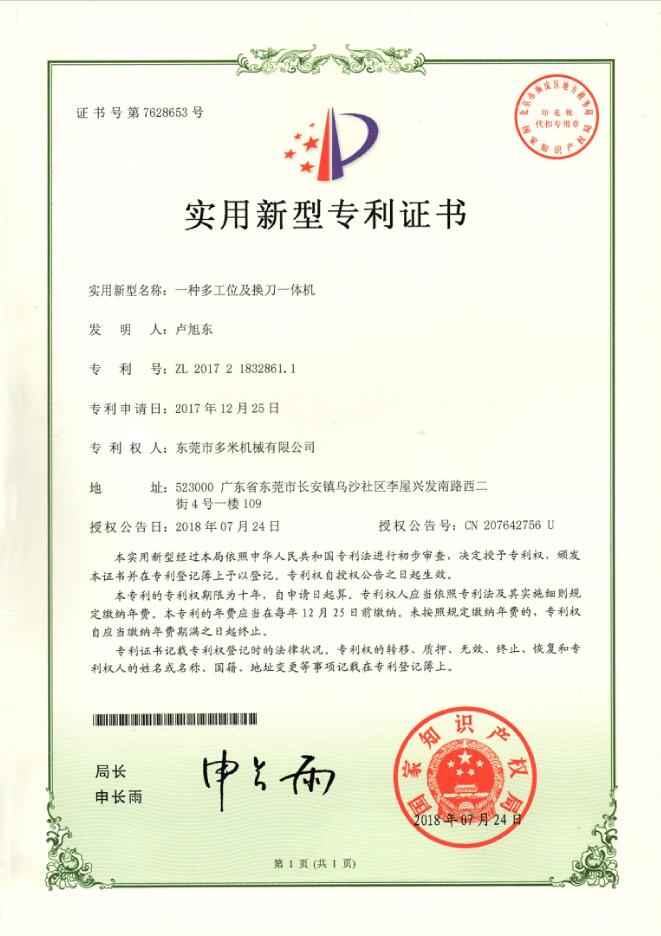

【專利技術七】一種多工位及換刀一體機
本實用新型公開了一種多工位及換刀一體機，包括底座，底座上設置有加工平臺，所述加工平臺的左側設置有伺服刀庫組件，該伺服刀庫組件包括旋轉平臺，設置在旋轉平臺上的排列均勻的刀庫，所述旋轉平臺的底部設置有伺服電機，所述加工平臺后側設置有滑軌，所述滑軌上設置有Y軸固定底板，所述Y軸固定底板上設置有Y軸馬達座，Y軸馬達座上設置有Y軸馬達，所述Y軸馬達通過螺桿與Y軸螺桿固定座連接，所述Y軸螺桿固定座與Z軸底板連接，所述Z軸底板上設置有Y軸鏈條，所述Y軸鏈條與Y軸護套上設置的Y軸電機連接，所述Y軸護套的下部設置有Y軸底板，所述Z軸底板的前端設置有打孔機具，所述打孔機具包括底部的打孔治具。

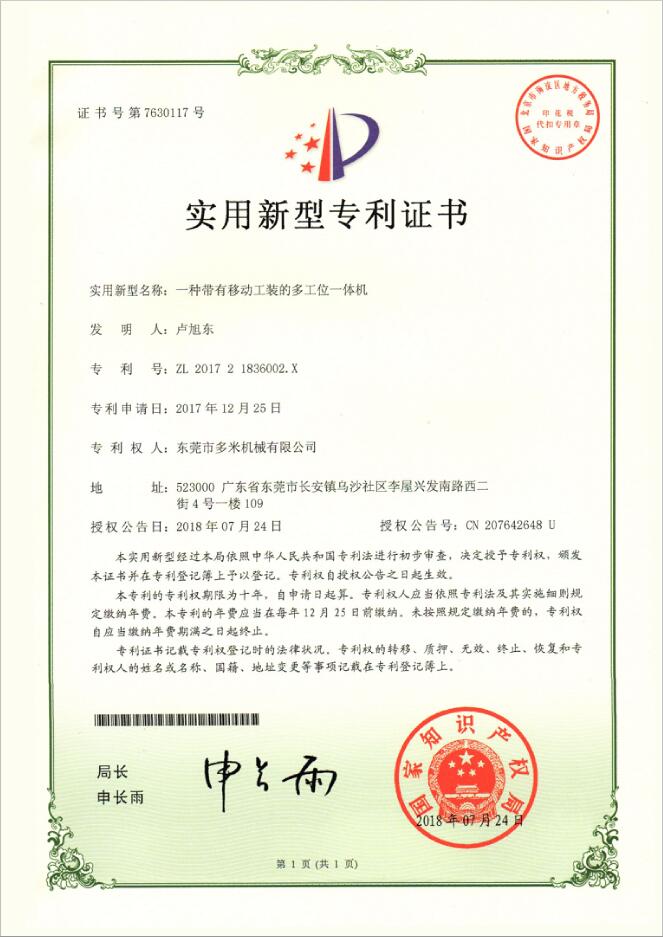

【專利技術八】一種帶有移動工裝的多工位一體機
本實用新型公開了一種帶有移動工裝的多工位一體機，包括底座，底座上設置有電控箱，該電控箱的上方設置有加工平臺，其特征在于，所述加工平臺上端設置水槽，所述水槽的底部設置有三列平行的導軌，該導軌上設置有數個工裝機構，所述工裝機構包括加工工位，所述加工工位的前側設置有氣缸，氣缸的底部設置有氣缸底板，以及所述加工工位的左側、底部以及前側分別設置有工裝左擋板、工裝底板以及工裝前擋板，所述水槽的后側設置有平行的擋板，所述擋板上端為一體機運動導軌，所述一體機運動導軌上設置有一體機組件。本實用新型采用雙鉆孔工具和移動加工工裝，一次可以完成2個工位鉆孔，且通過多個加工工裝可以進不同工件的加工，效率高。
